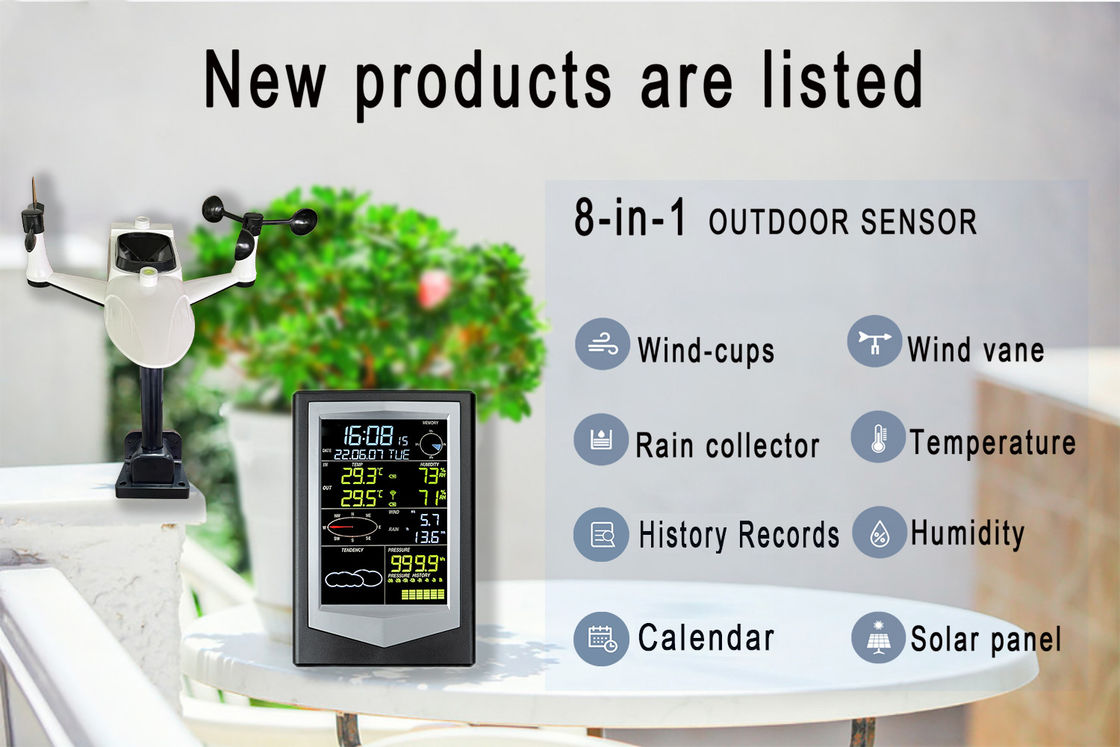

WS3040 Hoog geïntegreerd draadloos weerstation Lage stroomverbruik Snelle installatie

Inhoud


Inleiding tot de functie

Technische parameters

Aanwijzingen op het scherm

Beschrijving knop

Buttons instellingen

Montage-instructies

Stapjes voor het gebruik van het product

Voorzorgsmaatregelen

1. De detectiefuncties van het weerstation zijn: binnentemperatuur, buitentemperatuur, binnenvochtigheid, buitenvochtigheid, windsnelheid, windrichting, luchtdruk, regenval.
2. De machine heeft een eigen geheugen en de gegevens worden na een jaar automatisch overschreven.
3. Deze machine heeft speciale software voor de pc, die historische gegevens kan lezen en raadplegen via een data-kabelverbinding, en kan ook gegevens downloaden en op de pc-kant opslaan.
4. Deze machine is verdeeld in een indoor-eenheid en een outdoor-eenheid, die draadloos wordt verzonden via 433M-frequentie, en is onbelemmerd en storingsvrij binnen 100 meter.
5. De machine werkt elke 40 seconden een stukje data bij en de machine slaat elke 30 minuten een stukje historische data op.






   Technische parameters

   A>Parameters van de binnenruimte.

5. 1.Perpetual calendar: weergaveformaat: jaar, maand, dagJa-ja-ja-ja.2.Uurweergave: Tijdweergaveformaat: 24-uursformaat.3. Temperatuurbereik: 0°C~60°C(32°F~140°F), resolutie: 0,1°C, nauwkeurigheid: ±1°C.4Vochtigheidsbereik: 20%~99%, resolutie: 1%, nauwkeurigheid: ±5%.5Luchtdrukbereik: 600 ~ 1100 kpa, resolutie: 0,1 kpa, nauwkeurigheid: ± 3 kpa.6. wekker: de klok knippert en het geluid duurt 1 minuut.7Droge batterij: droge alkaline batterij 3×LR6AA1.5V spanning.8. Batterijduur: ongeveer 2~4 maanden, gebruik dan een externe voedingsbron wanneer de achtergrondverlichting vaak wordt gebruikt om op te lichten.9Stroomvoorziening: USB-gegevenskabel of stroomvoorziening kan DC 5V zijn.10. Lage spanning detectie: pictogram knippert om batterij vervanging aan te geven.

5.

   B>Parameters van de buitenruimte

5. 1. Temperatuurbereik: -40°C~60°C ((-40°F~140°F), resolutie: 0,1°C, nauwkeurigheid: ±1°C.

   2Vochtigheidsbereik: 20%~99%, Resolutie: 1%, nauwkeurigheid: ±5%.

   3Windsnelheid 0 tot 50 m/s, resolutie 0,1 m/s, nauwkeurigheid 1 m/s.

   4Windrichting: De windrichting wordt in acht richtingen weergegeven: E, S, W, N, SE, NE, SW, NW.

   5. Regenvalbereik: 0~9999mm, regenvalresolutie: 0.4mm.

   6Gegevensoverdracht: de frequentie van de gegevensoverdracht is één keer in de 40 seconden.

   7Transmissie-modus: draadloze 433 MHz-transmissie, effectief binnen een afstand van 100 meter van de transmissie (in het geval van geen obstructie en geen interferentie).

   8. Droge batterij stroomtoevoer: alkalische droge batterij 2 × LR6AA1.5V spanning.

   9Batterijduur: 4 tot 6 maanden.

   10. Lage spanning detectie: het pictogram knippert om de batterij te vervangen.

   11Waterdichtheid: waterdichtheid niveau 3.


   Aanwijzingen op het scherm


   Het LCD-full display van dit apparaat, nadat de gebruiker de batterij heeft geladen, worden alle pictogrammen gedurende twee seconden weergegeven.





   A1.A2 De optie heeft deze functie niet

   A3. Alarmklok symbool, de gebruiker zet de wekker, en het wekker symbool zal de huidige weergeven.

   A4 De klok, de gebruiker kan handmatig drukken op de knop om te stellen,

   A5. Perpetual calendar, gebruikers kunnen handmatig op de knop drukken om de perpetual calendar in te stellen,

   A6. Temperatuuraanduiding binnen, gebruiker kan de instellingseenheid aanpassen, (°C/°F).

   A7 Alarm display, gebruikers kunnen het hoge alarm en het lage alarm aanpassen.

   A8. Temperatuurweergave buiten, gebruiker kan de instellingsunit aanpassen, (°C/°F).

   A9. Alarm display, gebruikers kunnen hoog alarm en laag alarm aanpassen.

   A10. Windrichtingsweergave, E, S, W, N, SE, NE, SW, NW acht richtingen.

   De wolkenkaart laat zien dat de klimaatverandering laat zien dat het bewolkt, zonnig, regenachtig, bewolkt is en dat de trend verandert.

   A12. USB-symbool: dit product is via een USB-gegevenskabel met de computer verbonden, d.w.z. het USB-symbool wordt weergegeven.

   A13. Gegevensopslagweergave: de gegevensopslagstatus van de machine wordt weergegeven.

   A14 - Dag van de week weergave, gebruikers kunnen handmatig op de knop drukken om te instellen.

   A15. Vochtigheidsdisplay, binnenvochtigheidsdisplay, vochtigheidshoog- en laagwaarschuwing kunnen worden aangepast.

   A16. Vochtigheidsdisplay, buitenvochtigheidsdisplay, vochtigheidshoog- en laagwaarschuwing kunnen worden aangepast.

   A17. Regenweergave, kan worden aangepast om de eenheid, mm, inch, regenhoogte en laag alarm in te stellen.

   A18. Windsnelheidsweergave, kan worden aangepast om eenheden, m/s, km/h, mph, knopen, bft, windsnelheidswaarschuwing in te stellen.

   A19. Barometrische drukweergave, instelbare instellingseenheid, hPa, inHg, mmHg, hoge en lage luchtdruk alarmering.

   A20. Barometrisch drukhistogram, aanpasbare instelling, 12 uur of 24 uur barometrisch drukhistogram.



   Beschrijving knop






   B1, batterijdek, batterijcompartiment.

   B2. MODE-functieknop, druk en houd de MODE-knop gedurende 3S seconden ingedrukt en ga in de instellingsmodus wanneer de tijd knippert, waardoor gebruikers verschillende functieninstellingen krijgen.

   B3. NEXT-knop, in instellingsmodus, kort druk op de NEXT-knop om een enkele functie te selecteren om de cyclus te herhalen, waarbij gebruikersinstellingen worden verstrekt.

   B4. +-toets, in instellingsmodus, kort druk op de +-toets om data-increment te selecteren.

   B5: - toets, in instellingsmodus, kort drukken - toets om gegevensvermindering te selecteren.

   B6. Instelling van de SET/HISTORY-toets: na het instellen van de alarmwaarde in de wekker of de hoge en lage alarmmodus, moet de gebruiker kort op de SET/HISTORY-knop drukken.en het alarm symbool zal worden weergegeven op het scherm om van kracht te worden, en de knop SET/HISTORY kan ook worden ingedrukt om het wekkersymbool in deze modus te annuleren.

   B6. SET/HISTORY-knop voor het controleren van historische gegevens: in normale werkstand, druk en houd de SET/HISTORY-knop gedurende 3 seconden ingedrukt

   De historische gegevens in de rechterbovencirkel knipperen en is de historische gegevensmodus ingegaan, kort druk op de ( - / +) knop om de historische gegevens te bekijken.

   B7. LIGHT touch-toets: een korte aanraking kan de achtergrondverlichting oplichten na 36 seconden automatisch uitdoen, lang drukken gedurende 3 seconden om te luisteren naar de achtergrondverlichting is altijd aan,annuleren van het continue licht lang drukken voor 3 seconden om een geluid te laten vallen, 36 seconden na het blussen (het wordt niet aanbevolen om de batterij aan te zetten).

   WS3030 De optie heeft deze functie niet,LIGHT touch key.

   B8. USB-gegevenspoort: verbinding met pc-software via USB-gegevenskabel om de historische gegevens die door het product zijn opgeslagen te lezen.

   De gebruiker kan het product via een USB-kabel aansturen.

   B9. DC: DC-poortgebruikers kunnen een DC5V-stroomtoevoer gebruiken om het product van stroom te voorzien.

   B10. beugel: het product wordt op het dragerframe geplaatst.



   Buttons instellingen

   1.>Uurinstelling:In de opstartmodus, druk en houd de (MODE) knop gedurende 3S seconden, op dit moment, kunt u het scherm klok nummer knipperen zien, wat aangeeft dat u bent ingegaan op de klok instelling modus,kort drukken op de (+/-) knop om de kloktijd in te stellen, kort druk op de knop (NEXT) om de minuut in te voeren, kort druk op de knop (+/-) om de minuut in te stellen, nadat de klok is ingesteld,Druk en houd de (MODE) knop gedurende 3 seconden ingedrukt om de instelling te bewaren en te voltooien.2.>Tijdzone instelling: tijdsverschil kan worden ingesteld, in de opstartmodus, lang drukken (MODE) knop voor 3S seconden, op dit moment zie je de schermklok digitale knipperen,die aangeeft dat u de klokinstellingsmodus hebt ingevoerd, elke korte druk (NEXT) een keer om de minuut, tijdzone, tijdzone standaard 08, korte druk (+ / -) toets in te voeren om de tijdzone, nadat de tijdzone is ingesteld,druk op de knop (MODE) gedurende 3 seconden om de instelling te bewaren en te voltooien.3.>Alarm instelling en annulering: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden op dit moment, kunt u de schermklok digitale knipperen zien,die aangeeft dat u de klokinstellingsmodus hebt ingevoerd, elke knop (NEXT) kort ingedrukt overeenkomt met de minuut, tijdzone, wekker, klok, selecteer de klok en de minuut om de wekker in te stellen, kort ingedrukt op de knop (+ / -) om de instelling te voltooien,de wekker moet op de knop (SET/HISTORY) kort drukken om het wekkersymbool te zien, wordt het wekkersymbool ingesteld en kan het wekkersymbool ook in deze modus worden geannuleerd.Druk en houd de (MODE) knop gedurende 3 seconden ingedrukt om de instelling te bewaren en te voltooien.4.>Datuminstelling: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden ingedrukt, op dit moment kunt u het aantal schermklokjes zien knipperen, wat aangeeft dat u de instellingsmodus bent ingegaan,en vervolgens kort druk op de (MODE) knop zodra de datum knippert en de datum instelling modus gaat, elke korte druk (NEXT) komt overeen met het te instellen jaar, maand en dag, korte druk op de (+/-) knop om de instelling te voltooien,en druk en houd de (MODE) knop gedurende 3 seconden ingedrukt om te slaan en uit te gaan om de instelling te voltooien.5.>Temperatuurwaarschuwing en instelling van het apparaat: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden ingedrukt en ziet u de digitale klok op het scherm knipperen op dit moment,aangeven dat hij de instellingsmodus is ingegaan; elke knop die kort wordt ingedrukt (MODE) schakelt over op een flitsende datum --- flitsende temperatuur, overeenkomend met de flitsende temperatuur,elke knop kort ingedrukt (NEXT) om te schakelen tussen alarm voor hoge temperatuur--- alarm voor lage temperatuur--- temperatuur maximaal weergeven --- temperatuur minimaal weergeven --- temperatuur eenheid schakelen.Bijbehorende selectie-instellingen zoals: hoog alarm --- laag alarm --- eenheid (°C / °F), kort drukken op de knop (+ / -) om de instelling te voltooien,alarm moet op de knop (SET/HISTORY) drukken om het wekker symbool te zien, weergeven van de wekker symbool instelling treedt in werking, in deze modus kan ook het alarm symbool te annuleren, alarm ongeldig, lang drukken (MODE) knop voor 3 seconden te slaan en uit te gaan om de instelling te voltooien.

6. >Instelling van vochtigheidswaarschuwing: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden, op dit moment, kunt u de schermklok digitale knipperen zien,dat aangeeft dat u de instellingsmodus bent ingegaan; elke knop die kort wordt ingedrukt (MODE) schakelt over op de datum flitsend--- temperatuur flitsend--- vochtigheid flitsend, overeenkomend met de flitsende vochtigheid,elke knop (NEXT) kort ingedrukt om het hoge luchtvochtigheidsalarm--- laag luchtvochtigheidsalarm--- maximale luchtvochtigheidscherm --- minimum luchtvochtigheidschermcontrole in te schakelen.7.>Bijbehorende selectie van instellingsinhoud, zoals: hoog alarm--- laag alarm, kort drukken (+ / -) op de knop om de instelling te voltooien,alarm moet op de knop (SET/HISTORY) kort drukken om het alarmsymbool te zien, display wekker symbool instelling van kracht te worden, in deze modus kan ook het alarm symbool te annuleren, alarm ongeldig, lang druk op de knop (MODE) voor 3 seconden te slaan en uit te gaan om de instelling te voltooien.
7. >Windsnelheidsalarm en instelling van het apparaat: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden ingedrukt, op dit moment kunt u de schermklok zien digitale knipperen,dat aangeeft dat u de instellingsmodus bent ingegaan; elke knop die kort wordt ingedrukt (MODE) schakelt over op datum knipperend--- temperatuur knipperend--- vochtigheid knipperend--- windsnelheid knipperend, overeenkomend met de knipperende windsnelheid,elke knop (NEXT) kort ingedrukt om het hoge windsnelheidsalarm in te schakelen --- instelling van de windsnelheidseenheid. Eenheden worden ingesteld (m/s, Km/h, mph, knopen, bft),Bijbehorende selectie-instellingen zoals: hoog alarm --- instelling van het apparaat, kort drukken op de knop (+ / -) om de instelling te voltooien, alarm moet kort drukken op de knop (SET/HISTORY) om het wekkersymbool te zien,Het symbool van de wekker wordt ingesteld., in deze modus kan ook het alarm symbool te annuleren, alarm ongeldig, lange druk (MODE) knop voor 3 seconden te slaan en uit te gaan om de instelling te voltooien.
8. >Regenalarm en instelling van het apparaat: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden ingedrukt.dat aangeeft dat u de instellingsmodus bent ingegaan; elke korte druk op de knop (MODE) schakelt over op datum knipperend--- temperatuur knipperend--- vochtigheid knipperend--- windsnelheid knipperend--- regen knipperend, overeenkomend met de knipperende regen,elke knop (NEXT) kort ingedrukt om het alarm voor de hoge regenval in te schakelen --- regenval-eenheidinstelling. Eenheden zijn ingesteld (mm, inch),Bijbehorende selectie-instellingen zoals: hoog alarm --- instelling van het apparaat, kort drukken op de knop (+ / -) om de instelling te voltooien, alarm moet kort drukken op de knop (SET/HISTORY) om het wekkersymbool te zien,Het symbool van de wekker wordt ingesteld., in deze modus kan ook het alarm symbool te annuleren, alarm ongeldig, lange druk (MODE) knop voor 3 seconden te slaan en uit te gaan om de instelling te voltooien.
9. >Barometrische drukwaarschuwing en instelling van het apparaat: in de opstartmodus, druk en houd de (MODE) knop gedurende 3 seconden ingedrukt.dat aangeeft dat u de instellingsmodus bent ingegaan; elke korte druk op de knop (MODE) schakelt over op datum knipperend--- temperatuur knipperend--- vochtigheid knipperend--- windsnelheid knipperend--- regen knipperend--- barometrische druk knipperend,overeenkomend met de flitsende luchtdruk, Each short press (NEXT) button toggles the barometric pressure high alarm--- barometric low alarm--- barometric pressure 12-hour trend chart--- barometric pressure 24-hour trend chart--- barometric pressure unit settingDe eenheden zijn ingesteld (hPa, inHg, mmHg).overeenkomstige selectie-instellingen zoals: hoog alarm---laag alarm--- instelling van het apparaat, kort drukken op (+ / -) om de instelling te voltooien,alarm moet op de knop (SET/HISTORY) drukken om het wekker symbool te zien, weergeven van de wekker symbool instelling treedt in werking, in deze modus kan ook het alarm symbool te annuleren, alarm ongeldig, lang drukken (MODE) knop voor 3 seconden te slaan en uit te gaan om de instelling te voltooien.
10. >Historische gegevensonderzoek: in de normale werkstand, druk en houd de knop SET/HISTORY gedurende 3 seconden ingedrukt, op dit momentde historische gegevens in de rechterbovencirkel knipperen en is de historische gegevensmodus ingegaan, druk op de knop (-/+) om de historische gegevens te controleren.

5. Montage-instructies

   1.Productinstallatie:de doos openen, de producttoebehoren en de verpakking van de toebehoren uittrekken;Laad de halve cirkel van de windsnelheidsnorm in de richting van de halve cirkel van de kolom en sluit de schroeven (zie figuur A na installatie);(De schroeven zijn in de fabriek vooraf vergrendeld en de reserveonderdelen PA2.3*8 mm zijn vooraf in het accessoirepakket geleverd);

2. De halve cirkel van het windscherm wordt in de richting van de halve cirkel van de zuil geplaatst en de schroeven worden vergrendeld (zie figuur B na installatie).(De schroeven zijn in de fabriek vooraf vergrendeld en de reserveonderdelen PA2.3*8 mm zijn vooraf in het accessoirepakket geleverd);
3. Installatie van het product: verwijder het product en installeer de steunstaaf D9, vergrendel de 20*8*2,5 mm- en M4*6 mm-schroeven van het D8-aluminiumplaat;(Het aluminiumplaatje en de M4-schroeven zijn in de fabriek voorgesloten in de D8-positie);
4. Installatie van het product: open de batterijhoes en laad 3 alkalische batterijen LR6AA 1,5 V, overeenkomend met de positieve en negatieve fasen, op dit moment, zie de D13-bit LED 11 keer op rij knipperen,die normaal is voor aansteken, sluit de batterijhoes vast;
4. 5Het product wordt eerst getest en vervolgens geïnstalleerd en bevestigd:

5. a. Voeding van het product: eerst batterij (inrichting) of USB-voeding installeren en vervolgens batterij (buitenrichting) installeren;

   b. Productverbinding: de binneneenheid begint te zoeken naar signalen en de verbinding is binnen 3 minuten succesvol;en de binnenmachine zal de temperatuur en vochtigheid van de buiten eenheid weer te gevenAls het zoeken mislukt, drukt u op een van de toetsen van de binneneenheid om het zoeken te starten (of schakelt u de stroom uit en start u de stroom opnieuw)

   c. PC-aansluiting: (volgens de operationele richtlijnen voor 9 PC's);

   d. Normale prestaties: dit wil zeggen dat het kan worden geïnstalleerd en gebruikt als een vaste buitenruimte;



   6Installatie en bevestiging van het product:

   a. op de productkap zijn N- en pijltekens aangebracht, die overeenkomen met de positieve richting van de N-installatie tijdens de installatie;

   b. De bovenste laag van het zonnepaneel heeft het woord S en de installatie is in de positieve richting van S, zodat de zonne-energie elektrische energie efficiënter kan omzetten;

   c. basismontage, aan de onderkant of aan de zijkant bevestigbaar, 4 schroeven KA4.0*40 mm;

   d. Bevestiging van de basis: controle van het evenwicht van het niveau;









   Stapjes voor het gebruik van het product (sequentiële stappen)

   1.>Open de verpakking, haal het product en de toebehoren eruit en verzamel de toebehoren van de buitenruimte (volgens de zesde inhoud zijn de montage-instructies ingevuld).

5. 2. Installeer de batterij van de binnenruimte of de USB-toevoer en installeer vervolgens de batterij van de buitenruimte.

   3. De binneneenheid begint te zoeken naar het signaal, en de verbinding is binnen 3 minuten succesvol, en de binnenmachine zal de temperatuur en vochtigheid van de buiteneenheid weergeven.

4. Volgens de bedieningsgids van de pc kun je de pc-software downloaden, het product met een gegevenskabel aan de pc aansluiten en de productgegevens op de pc bekijken.b. Aan de PC-zijde kan het product via de USB-gegevenskabel worden aangesloten op de PC-software en kan de PC-softwareinterface worden gelezen naar de productgegevens.het product is aangesloten om de gegevens normaal te lezen;

5. 5Wanneer er een afwijking is in de producttest, herhaalt u de bewerking volgens de inhoud van de handleiding of zie de tiende aantekening.



   6Als de testprestaties van het product normaal zijn, kan het worden geïnstalleerd en bevestigd.

   a. De binnenfunctie kan de gegevens van de buiteneenheid ontvangen en het product ontvangt deze normaal.
