Hoog geïntegreerd draadloos weerstation laag stroomverbruik snelle installatie

Inhoud


Functie -introductie

Technische parameters

Op het scherm instructies

Knoopbeschrijving

Knopinstellingen

Montage -instructies

Stappen voor het gebruik van het product

Voorzorgsmaatregelen

1. Weerstation, detectiefuncties zijn: binnentemperatuur, buitentemperatuur, vochtigheid binnenshuis, buitvochtigheid, windsnelheid, windrichting, luchtdruk, regenval.
2. De machine wordt geleverd met zijn eigen geheugen en de gegevens worden automatisch overschreven na een jaar opslag.

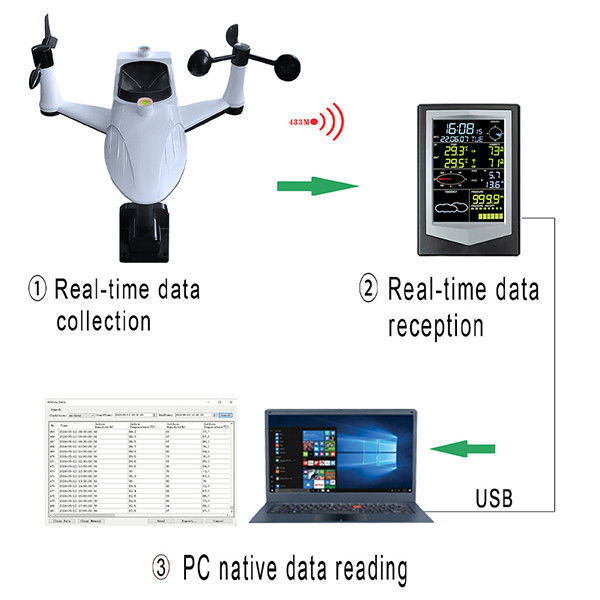

3. Deze machine heeft speciale software voor pc, die historische gegevens kan lezen en raadplegen via datakabelverbinding, en ook gegevens kan downloaden en op de pc -kant kan opslaan.
4. Deze machine is verdeeld in binneneenheid en buitenunit, die draadloos wordt verzonden tot 433 m frequentie, en is onbelemmerd en interferentie-vrij binnen 100 meter.
5. De machine werkt om de 40 seconden een stukje gegevens bij en de machine slaat elke 30 minuten een stuk historische gegevens op.






   Technische parameters

   A> Parameters van binneneenheid.

5. 1.Perpetual kalender: display -formaat: jaar, maand, dagYY-MM-DD .2.Klokdisplay: tijdweergaveformaat: 24-uurs formaat.3. Temperatuurbereik: 0 ° C ~ 60 ° C (32 ° F ~ 140 ° F), Resolutie: 0,1 ° C, Nauwkeurigheid: ± 1 ° C.4. Vochtigheidsbereik: 20%~ 99%, Resolutie: 1%, Nauwkeurigheid: ± 5%.5. Luchtdrukbereik: 600 ~ 1100HPa, Resolutie: 0,1 HPa, Nauwkeurigheid: ± 3 HPa.6. Wekker: de klok knippert en het geluid duurt 1 minuut.7. Droge batterijvoeding: alkalische droge batterij 3 × LR6AA1.5V spanning.8. Batterijduur: gebruik ongeveer 2 ~ 4 maanden externe voeding wanneer de achtergrondverlichting vaak wordt gebruikt om op te verlichten.9. Voeding: USB -gegevenskabel of voeding kan DC 5V zijn.10. Lage spanningsdetectie: pictogram flitst om de batterijvervanging aan te geven.

5.

   B>Parameters van buitenunit

5. 1. Temperatuurbereik: -40 ° C ~ 60 ° C (-40 ° F ~ 140 ° F), Resolutie: 0,1 ° C, Nauwkeurigheid: ± 1 ° C.

   2. Vochtbereik: 20%~ 99%, resolutie: 1%, nauwkeurigheid: ± 5%.

   3. Windsnelheidbereik: 0 ~ 50m/s, resolutie: 0,1 m/s, nauwkeurigheid: 1 m/s.

   4. Windrichting: de windrichting wordt in acht richtingen weergegeven: E, S, W, N, SE, NE, SW, NW.

   5. Regenvalbereik: 0 ~ 9999mm, regenvalresolutie: 0,4 mm.

   6. Data -overdracht: gegevensoverdracht frequentie is eenmaal in de 40 seconden.

   7. Transmissiemodus: draadloze transmissie van 433 MHz, effectief binnen 100 meter van de transmissie -afstand (in het geval van geen obstructie en geen interferentie).

   8. Droge batterijvoeding: alkalische droge batterij 2 × LR6AA1.5V spanning.

   9. Batterijduur: 4 ~ 6 maanden.

   10. Lage spanningsdetectie: het pictogram knippert om de te vervangen batterij te vragen.

   11. Waterdichte graad: waterdicht niveau 3.


   Op het scherm instructies


   Het LCD -volledige weergave van dit apparaat, nadat de gebruiker de batterij heeft geladen, worden alle pictogrammen twee seconden weergegeven.





   A1.A2. De optie heeft deze functie niet

   A3. Wearmkloksymbool, de gebruiker stelt de wekker in en het wekker symbool wordt de huidige weergegeven.

   A4. De klok, de gebruiker kan handmatig op de knop ingedrukt houden om in te stellen,

   A5. Perpetual agenda, gebruikers kunnen handmatig op de knop drukken om de eeuwige kalender in te stellen,

   A6. Binnen temperatuurweergave, kan de gebruiker de instellingseenheid aanpassen (° C/° F).

   A7. Alarmweergave, gebruikers kunnen het hoge alarm en het lage alarm aanpassen.

   A8. Buitentemperatuurweergave kan de gebruiker de instellingseenheid aanpassen (° C/° F).

   A9. Alarmweergave, gebruikers kunnen een groot alarm en een laag alarm aanpassen.

   A10. Wind Direction Display, E, S, W, N, SE, NE, SW, NW acht richtingen.

   A11. De wolkenkaart laat zien dat de klimaatverandering laat zien dat deze bewolkt, zonnig, regenachtig, bewolkt en de trend verandert.

   A12. USB -symbool, dit product is verbonden met de computer via een USB -gegevenskabel, dat wil zeggen dat het USB -symbool wordt weergegeven.

   A13. Gegevensopslagweergave wordt de status van gegevensopslag van de machine weergegeven.

   A14. Dag van de week weergave, kunnen gebruikers handmatig op de knop op de knop ingedrukt houden.

   A15. Vochtigheidsafstand, vochtigheidsafstand binnenshuis, vochtig hoog en lage alarm kunnen worden aangepast.

   A16. Vochtigheidsafstand, vochtigheidsafstand buiten, vochtig hoog en lage alarm kunnen worden aangepast.

   A17. Regendisplay kan worden aangepast om het apparaat, mm, inch, regenval hoog en laag alarm in te stellen.

   A18. Windsnelheid display, kan worden aangepast om eenheden in te stellen, m/s, km/u, mph, knopen, BFT, windsnelheidalarm.

   A19. Barometrische drukweergave, aanpasbare instellingseenheid, HPA, INHG, MMHG, hoge en lage luchtdrukalarm.

   A20. Barometrische drukhistogram, aanpasbare instelling, 12 uur of 24-uurs barometrische drukhistogram.



   Knoopbeschrijving






   B1. Batterij, locatie voor batterijcompartiment.

   B2. Modusfunctieknop, houd de modusknop gedurende 3s seconden ingedrukt en voer de instellingsmodus in wanneer de tijd knippert, waardoor gebruikers verschillende functie -instellingen bieden.

   B3. Volgende knop, in de instelmodus, druk op de knop Volgende om een ​​enkele functie te selecteren om de cyclus te herhalen, met gebruikersinstellingen.

   B4. + toets, in de instelmodus, druk op de + -toets om gegevensverhogingen te selecteren.

   B5: - Toets, in de instelmodus, Korte Druk op - Korte om gegevensverlies te selecteren.

   B6. Set/History sleutelinstelling: Na het instellen van de alarmwaarde in de wekker of hoge en lage alarmmodus, moet de gebruiker kort drukken op de knop Set/History en wordt het alarmsymbool op het scherm weergegeven om van kracht te worden, en de Set/History-knop kan ook op korte termijn worden gedrukt om het wekker-kloksymbool in deze modus te annuleren.

   B6. Set/History -knop om historische gegevens te controleren: ingedrukt in de knop Set/History in de normale werkmodus gedurende 3 seconden ingedrukt

   De historische gegevens in de rechtsbovencirkel knipperen en hebben de historische gegevensmodus ingevoerd, druk op de ( - / +) knop ( - / +) om de historische gegevens te bekijken.

   B7. Lichte touch -toets: Korte aanraking kan eenmaal de achtergrondverlichting verlichten na 36 seconden automatische dovende, lange druk gedurende 3 seconden om naar de achtergrondverlichting te luisteren is altijd aan, annuleer de continu licht lange druk gedurende 3 seconden om een ​​geluid te laten vallen, 36 seconden na het blussen. (Het wordt niet aanbevolen om gestaag in te stellen voor batterijvermogen).

   WS3030 De optie heeft niet deze functie, Light Touch -toets.

   B8. USB -datapoort: verbinding maken met pc -software via USB -gegevenskabel om de historische gegevens te lezen die door het product zijn opgeslagen.

   De gebruiker kan het product voeden via een USB -kabel.

   B9. DC: DC -poortgebruikers kunnen DC5V -voeding gebruiken om stroom aan het product te leveren.

   B10. Beugel: het product wordt op het ondersteuningsframe geplaatst.



   Knopinstellingen

   1.> Klokinstelling:Houd in de opstartmodus de knop (modus) gedurende 3s seconden ingedrukt, op dit moment ziet u het schermkloknummer knipperen, wat aangeeft dat u de klokmodus hebt ingevoerd, op de knop (+/-) om in te stellen om in te stellen De kloktijd, kort druk op de knop (volgende) om de minuut in te voeren, kort druk op de (+/-) knop om de minuut in te stellen, nadat de klok is ingesteld, druk op de knop (modus) voor 3s seconden om op te slaan om op te slaan en verlaat om de instelling te voltooien.2.>Tijdzone -instelling: tijdsverschil kan worden ingesteld, in de opstartmodus, lange druk op de (modus) knop voor 3s seconden, op dit moment ziet u de schermklok digitaal flitsen, wat aangeeft dat u de klokmodus hebt ingevoerd, elke korte druk ) Eenmaal om de minuut in te voeren, tijdzone, tijdzone Standaard 08, kort drukt (+ / -) om de tijdzone in te stellen, nadat de tijdzone is ingesteld, druk op de (modus) knop voor 3s seconden om op te slaan en te verslaan Om de instelling.3.>Alarminstelling en annulering: ingedrukt op de knop (modus) voor 3s seconden op dit moment, kunt u de schermklok digitale flitsen zien, wat aangeeft dat u de klokmodus hebt ingevoerd, elke korte druk op (volgende) komt overeen met de minuut, tijdzone, wekker, klok, selecteer de klok en minuut om de wekker in te stellen, kort druk op de knop (+ / -) om de instelling te voltooien, de wekker moet kort drukken op de (set / history ) knop om de wekker te zien Symbool, de instelling van het alarmklokkensymbool wordt van kracht en het wekker -kloksymbool kan ook in deze modus worden geannuleerd. Als de wekker faalt, drukt u de knop (modus) voor 3s seconden ingedrukt om op te slaan en af ​​te sluiten om de instelling te voltooien.4.>>Datuminstelling: ingedrukt op de knop (modus) voor 3s seconden ingedrukt, op dit moment, ziet u het schermkloknummer knipperen, wat aangeeft dat u de instellingsmodus hebt ingevoerd en druk vervolgens op de knop (modus) Zodra de datum knippert en de datuminstellingsmodus invoert, komt elke korte druk (volgende) overeen met het jaar, de maand en de dag die moet worden ingesteld, druk op de knop (+/-) om de instelling te voltooien en houd de (modus (modus vast ) knop voor 3s seconden om op te slaan en Verlaat de instelling te voltooien.5.>Temperatuuralarm- en apparaatinstelling: houd in de opstartmodus de knop (modus) gedurende 3s seconden ingedrukt en zie de schermklok op dit moment digitaal flitsen, wat aangeeft dat deze de instellingsmodus heeft ingevoerd; Elke knop Short Press (modus) schakelt naar datum knipperen --- Temperatuur knipperen, overeenkomend met de knippertemperatuur, elke korte druk (volgende) knop om te schakelen tussen temperatuur hoog alarm --- temperatuur laag alarm --- Maximaal temperatuurdisplay- -Temperatuurminimumweergave --- Temperatuureenheidsschakelaar.Bijbehorende selectie-instellingen zoals: High Alarm --- Laag alarm --- UNIT (° C / ° F), Korte Druk op (+ /-) Om de instelling te voltooien, moet alarm worden gedrukt (set / geschiedenis) Zie het alarmkloksymbool, de instelling van de alarmklokkenssymbool weergeven, in deze modus kan ook het alarmsymbool, alarm ongeldig, lang drukken (modus) knop voor 3s seconden annuleren om op te slaan en af ​​te sluiten om de instelling te voltooien.

6. > Instelling van de vochtigheid Alarm: ingedrukt op de knop (modus) voor 3s seconden, kunt u op dit moment de schermklok digitaal flitsen, wat aangeeft dat u de instellingsmodus hebt ingevoerd; Elke knop Short Press (modus) schakelt naar datum knipperen --- Temperatuur knipperen --- Vochtvochtigheid knipperen, overeenkomend met de knipperende vochtigheid, elke korte druk (volgende) knop om de vochtig alarm te schakelen --- Vochtig alarm --- Vochtigheid Maximale weergave --- Vochtigheid Minimale displaycontrole.7.>>Bijbehorende selectie van het instellen van inhoud, zoals: High Alarm --- Laag alarm, knop Korte druk (+ /-) Om de instelling te voltooien, moet alarm worden op korte druk op (set / history) -knop om het alarmsymbool te zien, wekker weergeven Symboolinstelling om van kracht te worden, in deze modus kan ook het alarmsymbool, alarm ongeldig, lang drukken (modus) knop voor 3s seconden annuleren om op te slaan en af ​​te sluiten om de instelling te voltooien.
7. > Windsnelheidalarm en instelling in de eenheid: ingedrukt op de knop (modus) voor 3s seconden, op dit moment, kunt u op dit moment de schermklok digitaal flitsen, wat aangeeft dat u de instellingsmodus hebt ingevoerd; Elke knop Short Press (modus) schakelt naar datum knipperen --- Temperatuur knipperen --- Vochtvochtigheid knipperen --- Windsnelheid knipper --- instelling voor windsnelheidseenheid. Eenheden zijn ingesteld (m/s, km/h, mph, knopen, bft),Bijbehorende selectie -instellingen zoals: Hoge alarm --- Uitinstelling, Korte Druk (+ / -) Om de instelling te voltooien, moet alarm worden op korte druk op (set / history) -knop om het alarmkloksymbool te zien, alarmklokkenssymbool weergeven Wordt van kracht, in deze modus kan ook het alarmsymbool, alarm ongeldig, lang drukken (modus) knop voor 3s seconden annuleren om op te slaan en af ​​te sluiten om de instelling te voltooien.
8. > Regenarm- en apparaatinstelling: ingedrukt in de opstartmodus, ingedrukt op de knop (modus) gedurende 3s seconden, op dit moment ziet u de schermklok digitaal flitsen, wat aangeeft dat u de instellingsmodus hebt ingevoerd; Elke knop Korte drukken (modus) schakelt naar datum knipperen --- Temperatuur knipperen --- Vochtvochtigheid knipperen --- Windsnelheid knipperen --- Regenval knipperen, overeenkomend met de knipperende regen, elke korte druk (volgende) om het te schakelen Regenval Hoge alarm --- instelling voor regenval. Eenheden zijn ingesteld (mm, inch),Bijbehorende selectie -instellingen zoals: Hoge alarm --- Uitinstelling, Korte Druk (+ / -) Om de instelling te voltooien, moet alarm worden op korte druk op (set / history) -knop om het alarmkloksymbool te zien, alarmklokkenssymbool weergeven wordt van kracht, in deze modus kan ook het alarmsymbool, alarm ongeldig, lange drukknop (modus) knop voor 3s seconden annuleren om op te slaan en af ​​te sluiten om de instelling te voltooien.
9. > Barometrische drukalarm en apparaatinstelling: ingedrukt op de knop (modus) voor 3s seconden ingedrukt, kunt u op dit moment de schermklok digitaal flitsen, wat aangeeft dat u de instellingsmodus hebt ingevoerd; Elke korte druk op de druk (modus) schakelt naar datum knipperen --- Temperatuur knipperen --- Vochtvochtigheid knipperen --- Windsnelheid knipperen --- Regenval flitsen --- Barometrische druk knipperen, overeenkomend met de knipperende luchtdruk, elke korte druk (Volgende) Knop schakelt de barometrische druk hoog alarm --- Barometrisch laag alarm --- Barometrische druk 12-uur trendgrafiek --- Barometrische druk 24-uur trendgrafiek --- Barometrische drukunit instelling. Eenheden zijn ingesteld (HPA, INHG, MMHG).Bijbehorende selectie-instellingen zoals: High Alarm --- Laag alarm --- INSTELLING, KORTE Druk (+ /-) om de instelling te voltooien, moet alarm worden ingedrukt (set / history) -toets om het alarmkloksymbool te zien, De instelling van de alarmklokkenssymbool weergeven, wordt van kracht, in deze modus kan ook het alarmsymbool, alarm ongeldig, lang drukken (modus) knop voor 3s seconden annuleren om op te slaan en af ​​te sluiten om de instelling te voltooien.
10. > Historische gegevensbeoordeling: houd in de normale werkmodus de set/history-knop gedurende 3 seconden ingedrukt, op dit moment flitsen de historische gegevens in de cirkel rechtsboven en hebben ze de historische gegevensmodus ingevoerd, Short Druk op de (-/+ ) knop om de historische gegevens te controleren.

5. Montage -instructies

   1.Productinstallatie:Open de doos, haal het productaccessoires, het accessoirespakket uit;Laad de halve cirkel van de windsnelheidstandaard in de richting van de halve cirkel van de kolom en vergrendel de schroeven (zie figuur A na installatie);(De schroeven zijn vooraf vergrendeld in de fabriek en de reserveonderdelen PA2.3*8mm zijn vooraf in het accessoire-pakket);

2. Plaats de halve cirkel van de windschoep in de richting van de halve cirkel van de kolom en vergrendel de schroeven (zie figuur B na installatie);(De schroeven zijn vooraf vergrendeld in de fabriek en de reserveonderdelen PA2.3*8mm zijn vooraf in het accessoire-pakket);
3. Productinstallatie: haal het product eruit en installeer de D9 -ondersteuningsstang, vergrendel het d8 aluminium blad 20*8*2,5 mm en m4*6 mm schroeven;(De aluminium plaat en M4-schroeven zijn vooraf in de D8-positie in de fabriek);
4. Productinstallatie: Open de batterijbedekking en laad 3 alkalische batterijen LR6AA 1.5V die overeenkomen met de positieve en negatieve stadia, zie op dit moment de D13-bit LED 11 keer op rij flitsen, wat normaal is voor power-on, buckle the Batterijomslag;
4. 5. Het product wordt eerst getest en vervolgens geïnstalleerd en opgelost:

5. A. Productvoeding: eerst installeren (binneneenheid) batterij of USB -voeding en vervolgens (buitenunit) batterij installeren;

   B. Productverbinding: de binneneenheid begint te zoeken naar signalen en de verbinding is binnen 3 minuten succesvol en de binnenmachine toont de temperatuur en vochtigheid van de buiteneenheid; als de zoekopdracht faalt, drukt u op een sleutel van de binneneenheid om te starten De zoekopdracht (of schakelen uit en de kracht opnieuw opstarten)

   C. PC -verbinding: (volgens de richtlijnen van de 9 PC -bewerking);

   D. Normale prestaties: dat wil zeggen, het kan worden geïnstalleerd en gebruikt als een vaste buitenunit;



   6. Productinstallatie en fixatie:

   A. Er zijn N- en pijlindicatie op de productshell, die overeenkomt met de positieve richting van N -installatie tijdens de installatie;

   B. De bovenste schaal van het zonnepaneel heeft het woord S en de installatie bevindt zich in de positieve richting van S, zodat de zonne -energie elektrische energie effectiever kan omzetten;

   C. Basismontage, kan aan de onderkant of zijde worden bevestigd, 4 schroeven ka4.0*40 mm;

   D. Basisfixatie: controleer de balans van het niveau;









   Stappen voor het gebruik van het product (opeenvolgende stappen)

   1.>Open het pakket, haal het product en de accessoires uit en monteer de accessoires van de buiteneenheid (volgens de zesde inhoud zijn de montage -instructies voltooid).

5. 2. Installeer de batterij binnen de binneneenheid of USB -voeding en installeer vervolgens de batterij buiteneenheid.

   3. De binneneenheid begint naar het signaal te zoeken en de verbinding is binnen 3 minuten succesvol en de binnenmachine toont de temperatuur en vochtigheid van de buitenunit.

4. Volgens de pc -bewerkingsgids, download je de pc -software, verbind het product op de pc met een gegevenskabel en de productgegevens zijn te zien op de pc.B. Aan de pc -kant kan het product via de USB -gegevenskabel worden aangesloten op de pc -software en kan de pc -software -interface worden voorgelezen voor de productgegevens van de productproduct, het product is verbonden om de gegevens normaal te lezen;

5. 5. Wanneer er een afwijking is in de producttest, herhaalt u de bewerking volgens de inhoud van de handleiding of zie u de tiende noot.



   6. Als de testprestaties van het product normaal zijn, kan deze worden geïnstalleerd en opgelost.

   A. De binnenfunctie kan de gegevens van de buitenunit ontvangen en het product ontvangt deze normaal.
